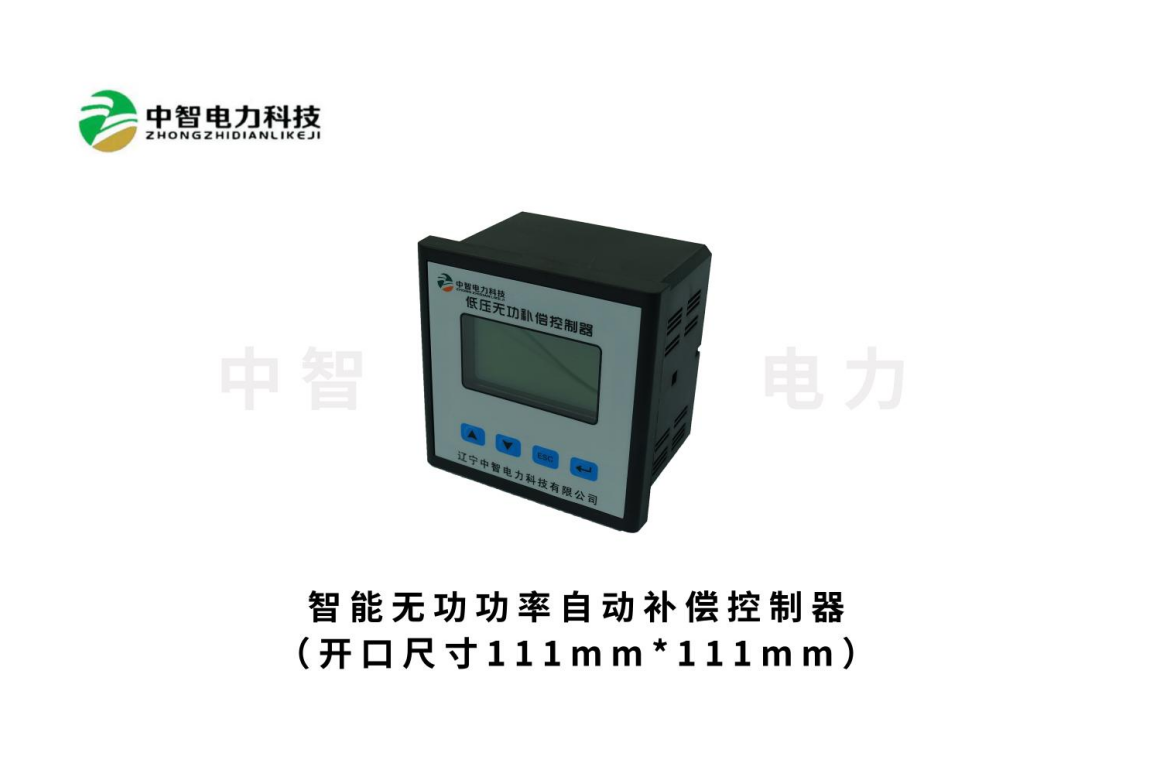

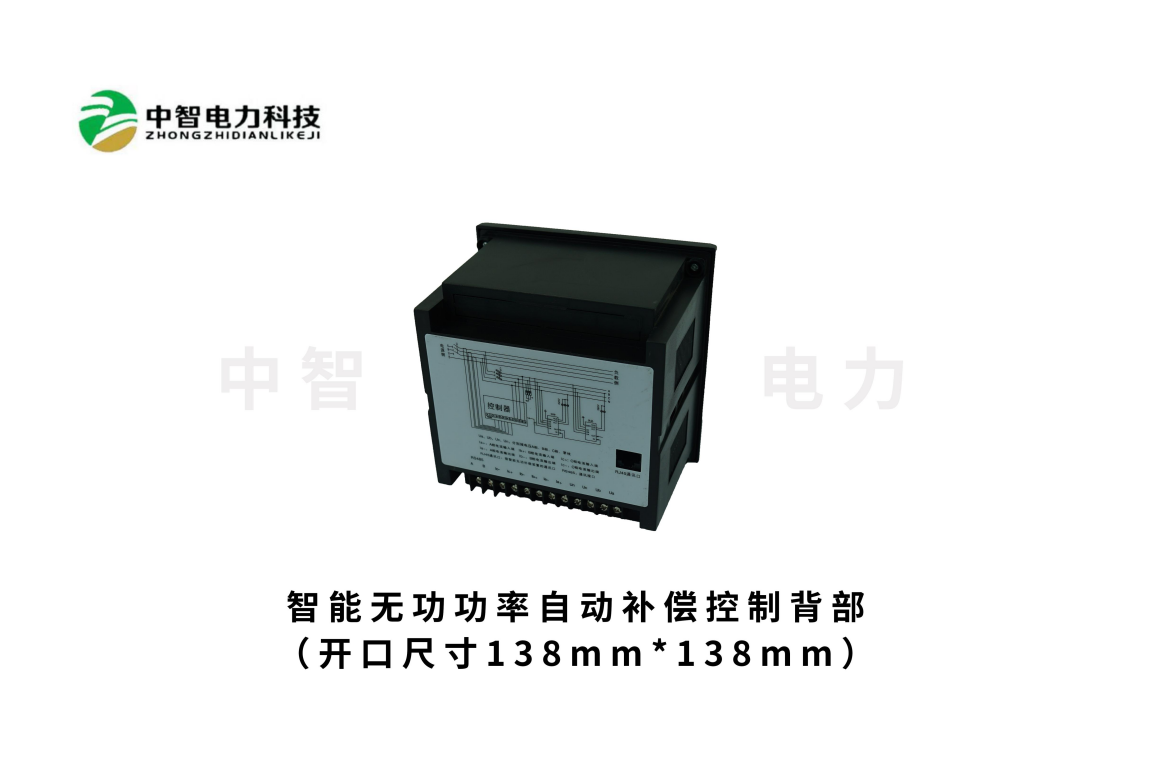

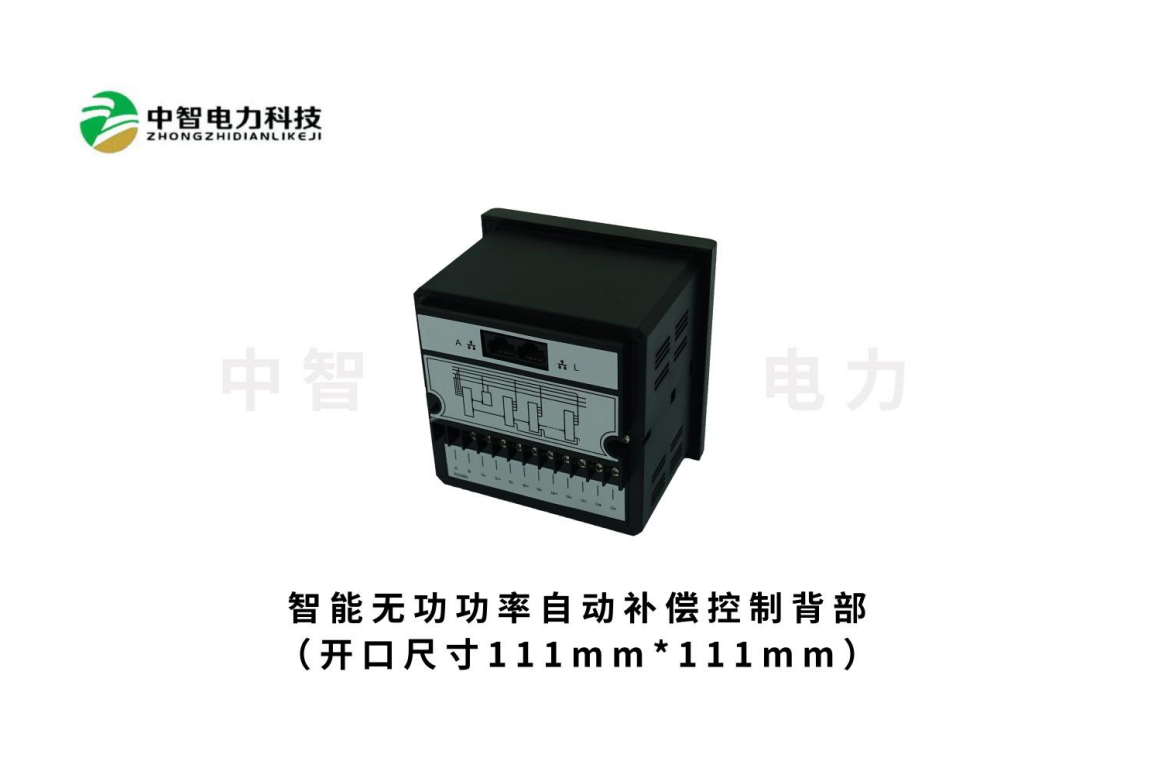

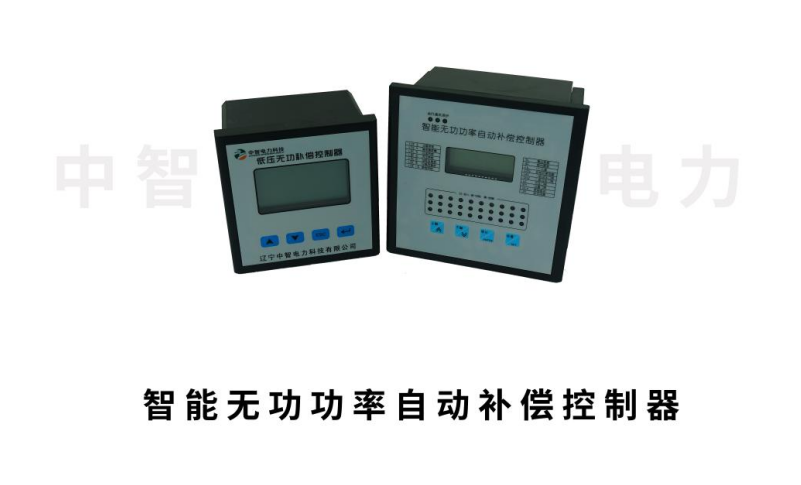

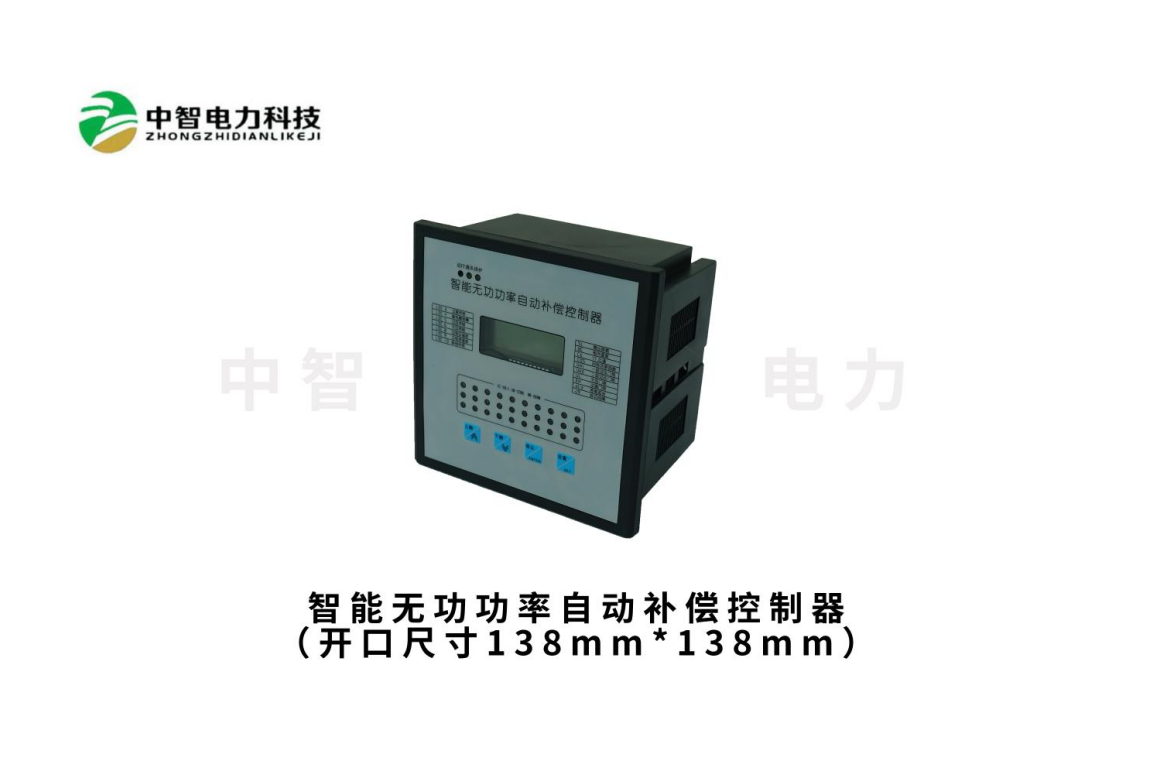

CS-KZQ低壓無功補償控制器

　　一：工作原理

　　CS-KZQ低壓無功補償控制器以智能組件部分為核心，外圍有電壓，電流測量預處理電路和通信，顯示鍵盤電路等，智能組件通過電壓測量預處理電路和電流測量預處理電路測得配電電圧和配電電流，經過計算得配電無功功率和功率因數，與設定值進行分析，比較，判斷。如配電無功功率過大或功率因數太低，則采用RJ45通信方式，命令與其配套的CS系列低壓智能電力電容器中的電容器投運或退運，從而使配電無功功率和功率因數控制在合理范圍內。與此同時，智能組件將測得和計算得的配電參數，設備運行狀況參數一方面送至液晶顯示電路，在液晶顯示電路上顯示，另一方面與保護定值進行比較，如達到保護定值，則啟動相應保護，保護設備免受損害。人工干預使用鍵盤輸入方式，實現手動控制等功能。

　　二：主要功能

　　1、設備功能

　　CT變比設置

　　保護定值設備

　　延時時間設置

　　功率因數設置

　　2、控制功能

　　自動，手動控制

　　根據受控物理量（無功功率，無功電流，功率因數，時段）進行自動投，切控制

　　容量相同的電容器按循環投切的原則投切控制，容量不同的電容器按無功缺額選擇投切控制

　　在投切電容器前，對投切產生的配電無功和電壓變化進行預測，如預期投切后需要逆向操作的則不投切控制。

　　3、測量功能

　　配電電圧，電流，功率因數，有功功率，無功功率，諧波含量測量。

　　4、信號功能

　　電容器投運，退運信號

　　產品本身或外設故障信號

　　5、保護功能

　　欠壓失壓保護

　　兩級過壓加速保護

　　電壓過諧波保護

　　電流過諧波保護

　　投切振蕩保護
